Эффективная установка радиаторов отопления


Теплоотдача радиаторов отопления. Коэффициент теплопередачи

     Многочисленные исследования показали, что коэффициент теплопередачи радиатора κ зависит от конструкции прибора, места установки и степени укрытия прибора, вида теплоносителя, перепада температуры между средней температурой прибора и температурой отапливаемого помещения, а так же от некоторых других факторов.
Влияние на теплоотдачу радиатора того или иного укрытия зависит от типа самого прибора. На нижеприведенных рисунках дана в процентном выражении относительная теплоотдача радиаторов отопления при установке в различных типах укрытий, наиболее часто встречающихся на практике.

ВАРИАНТЫ РАЗМЕЩЕНИЯ И ОТНОСИТЕЛЬНАЯ ТЕПЛООТДАЧА РАДИАТОРОВ ОТОПЛЕНИЯ В ЗАВИСИМОСТИ ОТ ВИДА УКРЫТИЯ

Установка радиатора отопления открыто у стены Установка прибора отопления без ниши Эффективность радиатора отопления 103% Эффективная теплоотдача радитора отопления в нише

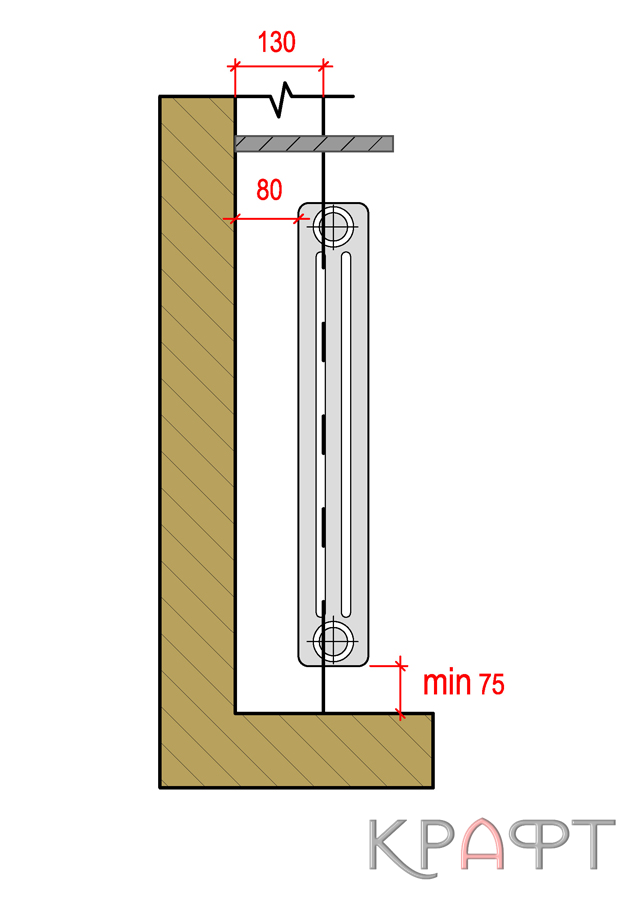

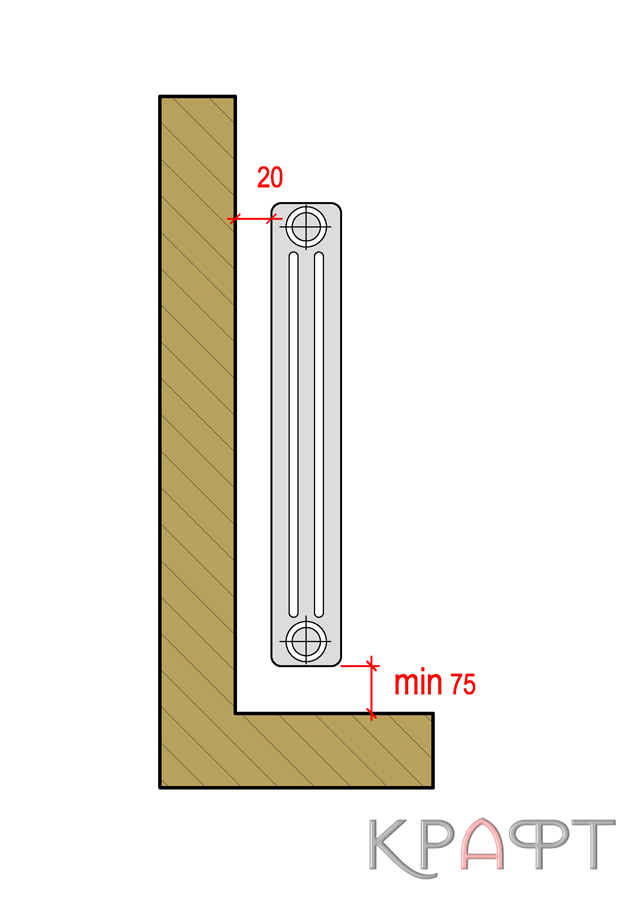

Радиатор установлен у глухой стены эффективность 100% У стены без ниши и перекрыт подоконником при А=40, 80 и 100 мм; эффективность 95, 97 и 98% соответственно
Установка радиатора отопления в полунише эффективность 103% Радиатор установлен в открытой нише при А=40, 80 и 100 мм; эффективность 90, 93 и 94% соответственно
Эффективность радиатора установка без ниши Установка радиатора отопления за панелью Теплоотдача радиатора отопления за панелью Эффективность установки радиатора отопления в нише

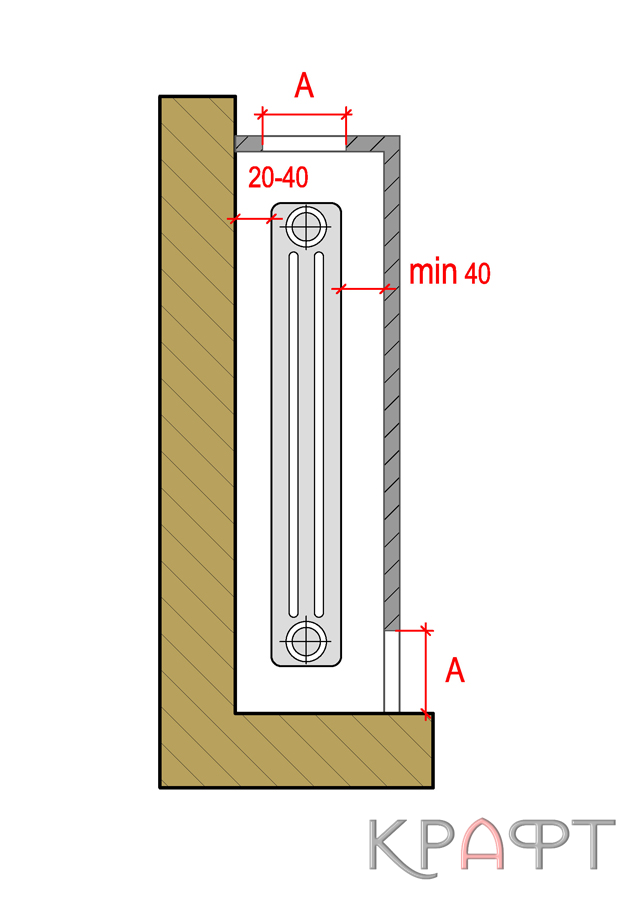

У стены без ниши и закрыт деревянной декоративной панелью со щелями в его передней части у пола и в верхней горизонтальной части при А=260, 220, 180 и 150 мм; эффективность 90, 89, 84 и 80% соответственно

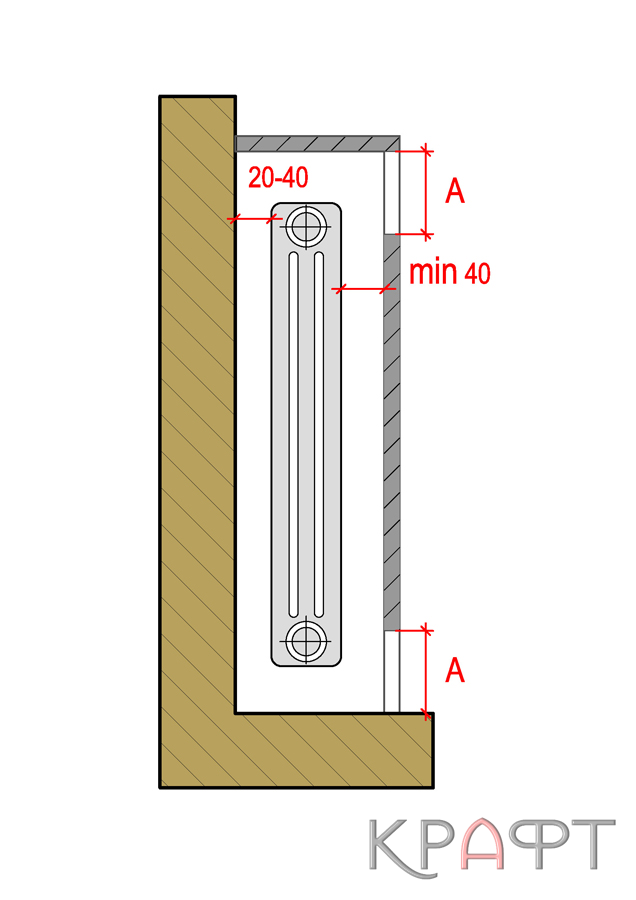

Радиатор установлен, как и в предыдущем случае, но щель вырезана не в верхней части панели, а в верхней части передней панели при А=130 мм; эффективность 83% при открытых щелях и 71% при щелях закрытых сетками

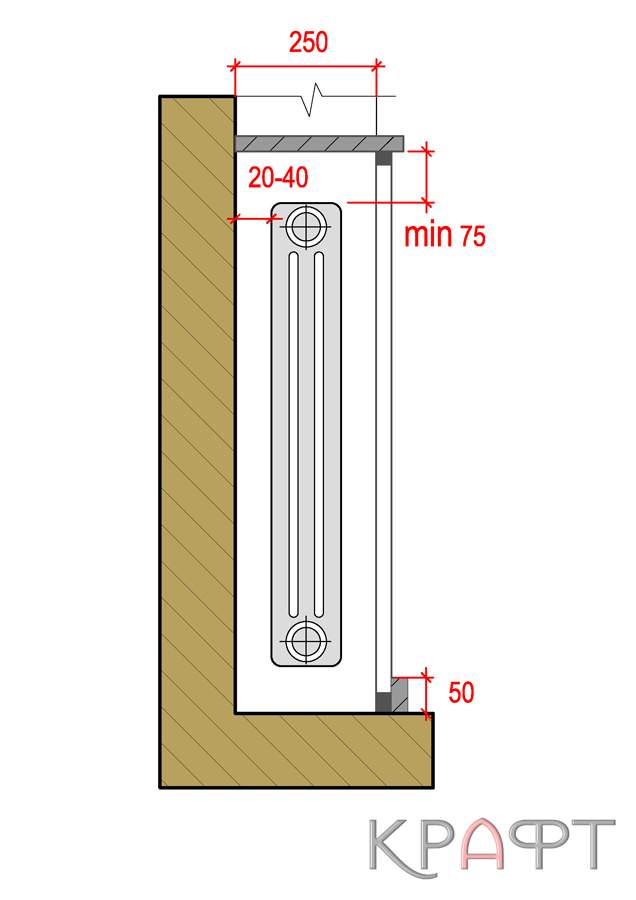

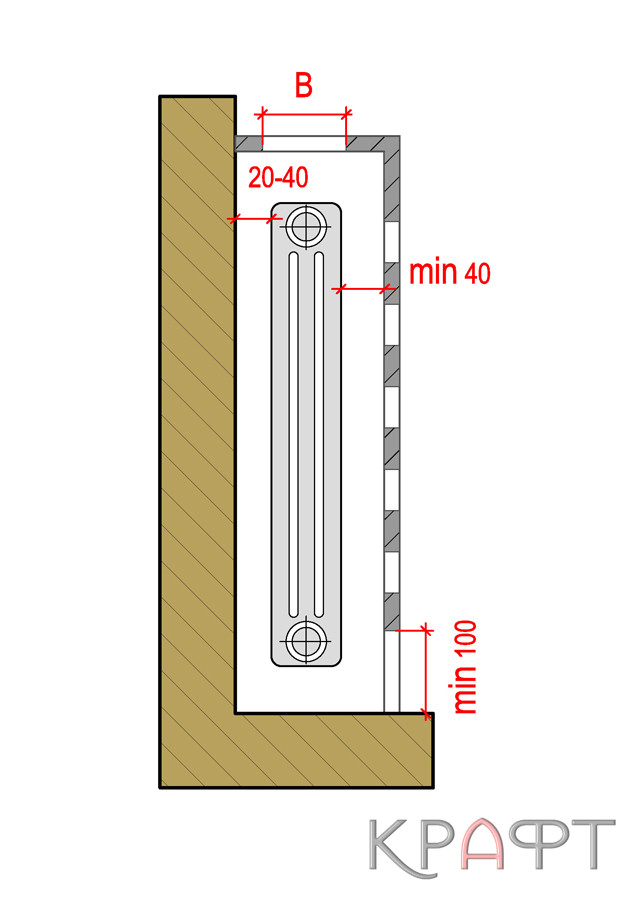

У стены без ниши и закрыт декоративной панелью, в верхней части панели прорезана щель В, ширина которой не менее глубины прибора. Спереди радиатор закрыт деревянной решеткой, не доходящей до пола на расстояние А (не менее 100 мм) при А=100 мм; эффективность 87%
Установка радиаторов отопления в нише за щитом из вертикальных реек со щелями, общим живым сечением fж=52, 32, 23%; эффективность радиатора составляет 95, 90, 85% соответственно

Эффективность установки радиаторов отопления

     При монтаже системы отопления часто встречается необходимость заменить предусмотренный проектом радиатор отопления нагревательным прибором какого-либо другого типа, задекорировать экраном существующий радиатор либо установить прибор в стенную нишу за декоративную панель без изменения расчетной теплоотдачи. Это необходимо делать на основании следующих соображений. Поверхность нагрева отопительных приборов (размер радиатора) изменяется обратно пропорционально их коэффициентам теплопередачи.
То есть если мы хотим получить такую же теплоотдачу от радиатора, размещенного в нише за декоративной панелью (уменьшая тем самым его коэффициент теплопередачи), как и от радиатора размещенного открыто, то мы должны увеличить размер радиатора устанавливаемого в нишу (увеличить площадь теплообменной поверхности) обратно пропорционально уменьшая его коэффициент теплопередачи.

Теплоотдача радиатора отопления эффективность 100% Установка прибора отопления за декоративной панелью
Установка радиатора отопления открыто у стены его эффективность составляет 100%
При его установке в декоративном коробе при определенных значениях А эффективность радиатора снижается до 71%

     Для экономии полезной площади помещений всегда желательна установка радиаторов отопления в нишах нормальной глубины (1/2 кирпича)¹, устраиваемых в капитальных стенах здания преимущественно под оконными проемами. Высота ниши должна быть в зависимости от типа подключении прибора:
при боковом подключении на 15-20 см больше, при нижнем подключении на 20-25 см больше полной высоты прибора.  Важное условие чтобы между верхним и нижним обрезами ниши и прибором оставались зазоры 5-10 см и 10-15 см это условие обеспечивает нормальную теплоотдачу прибора, высокий коэффициент теплопередачи и возможность периодической чистки его от пыли. Для размещения в пределах ниши регулировочной арматуры общая длина прибора должна быть при боковом подключении на 25-30 см меньше, при нижнем подключении на 20-25 см меньше длины ниши.

¹ Уменьшение толщины стены в нише вызывает дополнительные потери тепла, достигающие 5% общей теплоотдачи радиатора. Поэтому зарадиаторные стенки в нишах целесообразно покрывать дополнительной тепловой изоляцией желательно с отражающей поверхностью.
